不。 | 姓名 | q'ty | 單元 |
1 | mandrel牽引結構 | 1 | 放 |
2 | 滾動手推車 | 1 | 放 |
3 | 液壓驅動站 | 1 | 放 |
4 | 電氣控制系統 | 1 | 放 |
5 | 滾筒 | 1 | 放 |
6 | mandrel | 1 | 片 |
7 | 拉桿 | 1 | 片 |

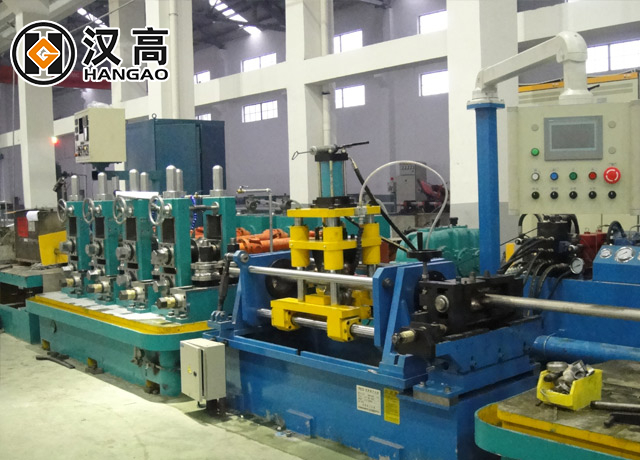

•匹配:將與工業管道機器匹配。
•組件:內部和外部焊接接縫水平設備,液壓空氣控制系統,帶有PLC的自動液壓空氣控制系統,用於模具和滾動的液壓循環設備。

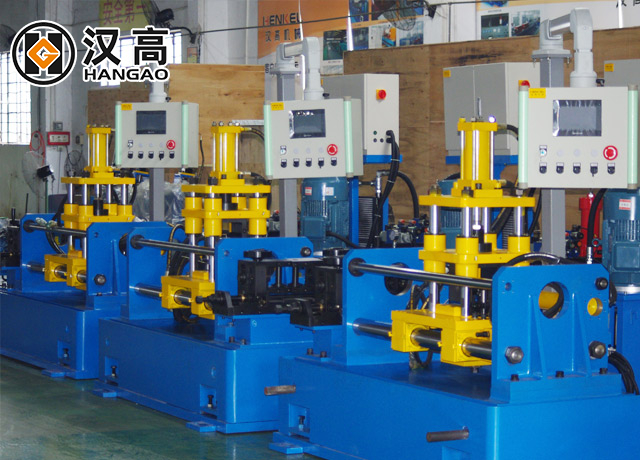

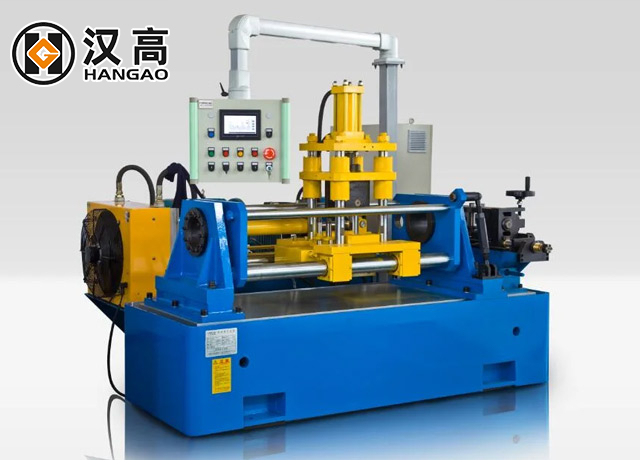

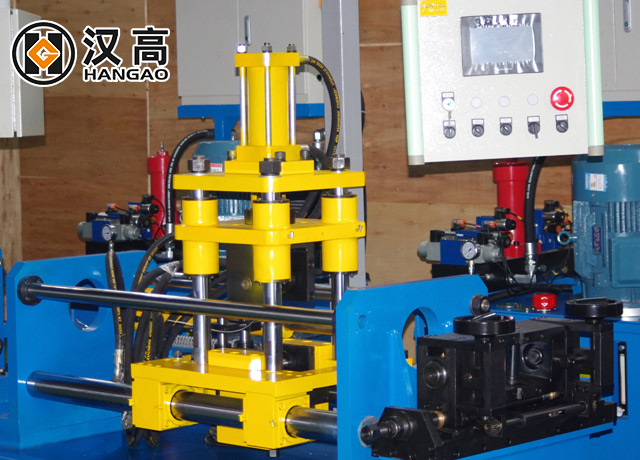

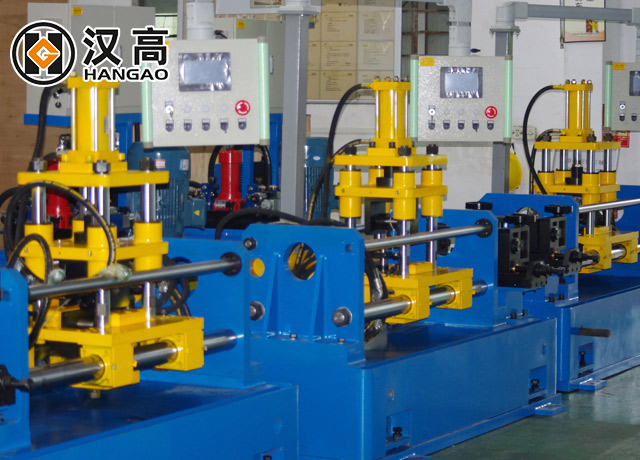

有了四個支柱結構,輥子可以將管珠壓在更均勻和穩定的情況下。該模型特別適合製造具有高性能的精確工業管道。
•功能:不銹鋼焊接管道焊接設備和內置的SKD11 mandrel以及對不銹鋼焊接管道滾動裝置自動往復輥的利用,通過控制,以實現強度,使不銹鋼焊接管和焊接水平,完全刪除內部和外部焊接,並且對無縫的要求更加尊重。
與普通類型相比,該模型可以根據管道焊接接縫的位置調整整個滾動手推車。它更靈活。

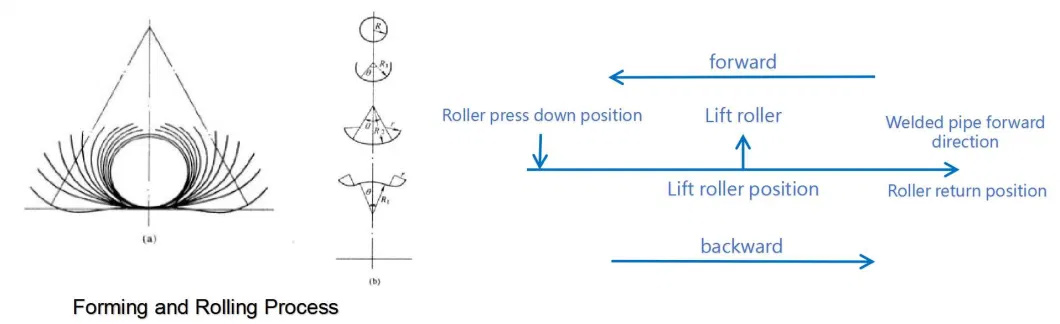

•工作過程:在滾動後的高度和焊接不銹鋼焊接管之後,高高的焊接管截面置於焊桿中的水平,橢圓形的固定管道焊接管,然後將垂直滾動管截面,焊接管截面,將管道截面置於mandrel中,並在圓柱框架中向後旋轉,然後在滾筒的框架中分離,然後在滾筒的框架中分離,然後滾動。
類型 | 焊接類型 | OD | 厚度(mm) | 速度(m/min) | 電動機(KW) | 油缸的能力 | 尺寸(L*W*H)(M) |
SZP-J-40 | 提格 | 12-38 | 0.4-2.0 | 1-5 | 7.5 | 200L | 定制 |
SZP-J-50 | 提格 | 25-76 | 0.5-2.5 | 1-5 | 7.5 | 300L | 定制 |
SZP-J-60 | 提格 | 50.8-114 | 0.5-3.0 | 0.5-4 | 11 | 300L | 定制 |
SZP-J-70 | 提格 | 89-168 | 1.0-4.0 | 0.5-3.5 | 18.5 | 300L | 定制 |
SZP-J-90 | 提格 | 89-219 | 1.0-5.0 | 0.5-3.5 | 18.5 | 300L | 定制 |
型號 | SZP-L |
類型 | 在線的 |
OD範圍 | 20-114毫米 |
厚度 | Sch-10s |
控制系統 | plc |
冷卻類型 | 空氣冷卻 |
力量 | 7.5/11 kW |
速度 | 0.5-5 m/min |
應用的材料 | 奧氏體,鐵氧體,雙工不銹鋼 |
應用範圍 | 工業管/裝飾管/ TIG焊接管 |
mandrel材料 | SKD11 |
滾子材料 | CR12MOV |

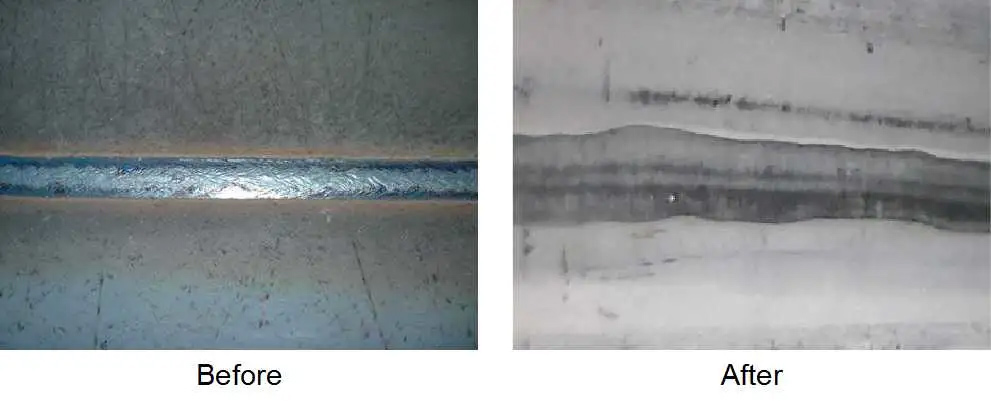

影響 | 去除焊珠,使內管牆光滑 |
售後服務 | 工程師可用於海外服務機械 |
運輸包 | 防水膠片和托盤 |
規格 | 定制 |
生產能力 | 每年500套 |
包裝尺寸 | 130.00cm * 120.00cm * 160.00cm |
包裝毛重 | 3500.000kg |
