配套:与工业制管机配套。
• 组成:内外焊缝校平装置、液压气控系统、带PLC的自动电液气控系统、模具、轧辊液压循环装置。
• 特点:不锈钢焊管焊接矫平装置内置SKD11芯轴,利用不锈钢焊管滚压装置自动往复滚轮,通过控制来实现强度并使不锈钢焊管与焊缝校平,彻底去除内部异物。和外部焊接,更尊重无缝要求。

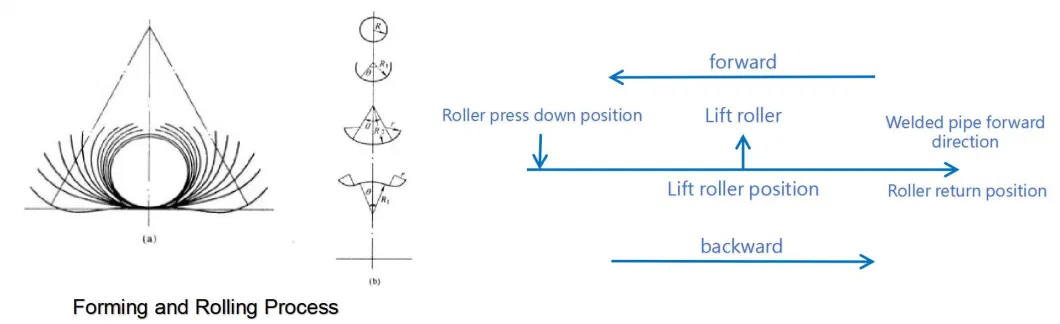

• 工序:将余高并焊缝好的不锈钢焊管经过平整滚压后,高位去掉,焊管段变成水平焊条,椭圆卡住焊管段,然后立辊轧制,焊管段变成将芯棒与满焊管分离,在筒体框架上回到适当位置后,进行第二次轧制循环。
01、速度高,可达7m/min;
02、减少占地面积50%;
03.节省80%用电量;
04、降低维护成本80%;
05.环保:场地洁净,结构紧凑的风冷小型液压站;
06.高精度:伺服电机驱动,比例阀调节,数字化控制;
07、压力稳定:利用液压输出稳定压力;避免气压不稳定造成的压力波动;
08、安装方便,设备调整中心水平和高度就位后即可固定使用;方便更换模具规格;
09、节能、低耗,电机功率6.5KW,降低客户长期使用成本;
10.数字化:内置以太网接口,可实现远程查看和维护;可提供智能工厂上位机系统(MES)所需的数据接口。
规格型号 | 管材范围 | 厚度范围 | ||
分钟。 | 最大限度。 | 分钟。 | 最大限度。 | |
HZP-GZ-40 | 12 | 38 | 0.5 | 2.5 |
HZP-GZ-50 | 25.4 | 50.8 | 0.5 | 3.0 |
HZP-GZ-60 | 38 | 89 | 1.0 | 3.5 |
HZP-GZ-80 | 89 | 168 | 1.5 | 5.0 |
HZP-GZ-100 | 114 | 219 | 2.0 | 8.0 |
HZP-GZ-120 | 168 | 325 | 3.0 | 10.0 |
型号。 | SZP-J-40/50/60/70 |
类型 | 在线的 |
外径范围 | 12-114毫米 |
厚度 | 0.4-3.0毫米 |
控制系统 | 可编程逻辑控制器 |
冷却方式 | 风冷 |
力量 | 7.5/11千瓦 |
速度 | 0.5-5M/分钟 |
应用材料 | 300系列、400系列、双相不锈钢 |
适用范围 | 工业管/装饰管/TIG焊管 |
心轴材质 | SKD11 |
滚筒材质 | Cr12MOV |

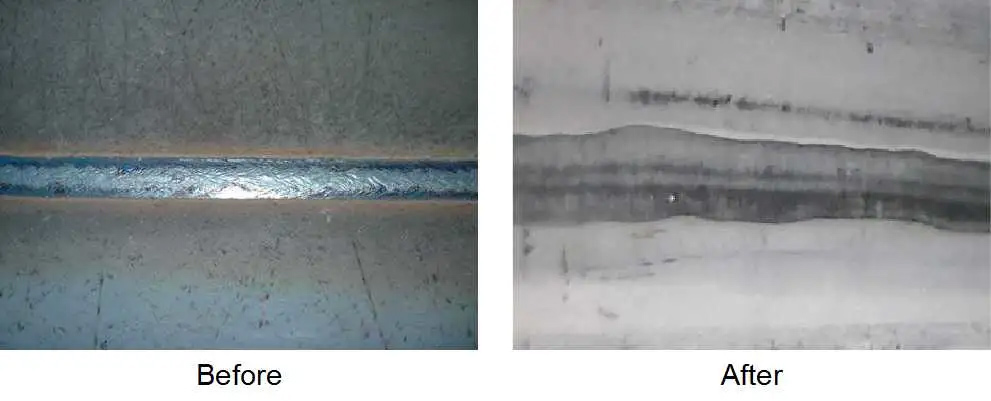

影响 | 去除焊道,使内管壁光滑 |
售后服务 | 可在海外维修机械的工程师 |
运输套餐 | 防水膜和托盘 |
规格 | 定制 |
生产能力 | 每年 500 套 |
包装尺寸 | 250.00厘米*130.00厘米*180.00厘米 |
包装毛重 | 1.000公斤 |
