Den intelligenta utvecklingen av rörsvetsutrustning under industri 4.0

När Industry 4.0 fortsätter att omforma den globala tillverkningen genomgår traditionella svetsprocesser betydande omvandling. Inom rörproduktionindustrin är svetsning inte bara en anslutningsteknik, utan en kritisk process som direkt bestämmer produktkvalitet, produktionseffektivitet och total konkurrenskraft. Hur svetsutrustning utvecklas i åldern för smart tillverkning har blivit ett viktigt problem för framåtblickande företag.

Den här artikeln ger en omfattande översikt över hur rörsvetsutrustning uppgraderas i samband med Industry 4.0, som täcker traditionella utmaningar, avancerad teknik, intelligenta funktioner och praktiska tillämpningar i moderna fabriker.

1 industri 4.0: Nästa revolution inom tillverkning

Industry 4.0, som först föreslogs i Tyskland, representerar den fjärde industriella revolutionen, efter ERAS med ånga, el och informationsteknologi. I sin kärna främjar Industry 4.0 integrationen av cyber-fysiska system (CPS) för att möjliggöra sömlös interaktion mellan människor, maskiner och data.

Under denna ram måste svetssystem gå utöver manuell kontroll och bli smarta produktionsenheter som kan känna, analysera, bestämma och agera oberoende - banar väg för högre effektivitet, bättre kvalitet och större lyhördhet.

2. Begränsningar av traditionell svetsutrustning

Medan svetsteknologier används allmänt förlitar sig traditionella system fortfarande starkt på manuell drift och utmanas av:

• Inkonsekvent svetskvalitet , starkt beroende av operatörens skicklighet.

• Låg automatisering , svår att anpassa sig till flexibel eller flera variationsproduktion.

• Brist på data , vilket gör processspårbarhet och optimering svårt.

• Komplext underhåll , ingen prediktiv diagnostik eller realtidsvarningar.

• Säkerhetsrisker , på grund av höga ström, höga temperaturer och mänsklig intervention.

Dessa begränsningar kräver en systematisk uppgradering mot intelligent svetsutrustning som integrerar automatisering, avkänning och digital kontroll.

3. Kärnfunktioner för smarta svetssystem

Baserat på Industry 4.0 -arkitekturen utvecklas moderna svetssystem med följande intelligenta funktioner:

3.1 Digital svetsningskraftskontroll

Digitala svetskraftkällor använder inbäddade styrenheter för att finjustera spänning, ström och vågform i realtid. Viktiga fördelar inkluderar:

• Lagrade och kallbara svetsparametrar;

• Realtidsbågstabilitetskorrigering;

• Adaptiv kontroll av penetration och värmeinmatning.

3.2 Tre-katodsvetsfackla + elektromagnetisk kontrollteknologi

För tjockväggade rostfritt stålrör, värmeväxlarrör och korrugerad rörsvetsning misslyckas ofta traditionella bågsystem med en katod att leverera konsekvent penetration och pärlkvalitet. Tre -katodfacklan introducerar flera bågar för att koncentrera energifördelningen och förbättra smälteffektiviteten.

I kombination med elektromagnetisk bågstyrningsteknik kan bågformen, svängmönstret och energitätheten exakt manipuleras med ett kontrollerat magnetfält. Detta resulterar i:

• Bredare och mer enhetliga svetssömmar;

• Enpassning penetration på tjockväggsrör;

• Minskad sprut och bättre bågstabilitet;

• Sömlös integration med automatiserad trådmatning och robotsystem.

Detta genombrott förbättrar avsevärt svetsintegritet, konsistens och produktionseffektivitet i industriell rörsvetsning.

3.3 Lasersömspårningssystem

Lasersömspårning är en kritisk komponent i intelligent svetsning, särskilt i applikationer som involverar variabel geometri, felinställning eller komplexa rörstrukturer. Systemet använder lasersensorer för att skanna spårgeometri och generera data i realtid, vilket gör att facklan ska justeras i enlighet därmed.

Fördelar inkluderar:

• Realtidsavvikelse korrigering;

• Kompatibla med ovala rör, vågkanter och asymmetriska svetsledningar;

• Integration med robotarmar och 3D -svetssystem;

• Eliminerar behovet av manuell undervisning eller ofta kalibrering.

Laserspårning används allmänt i robotsvetceller, portsystem och 3D-manipulatorer och är en viktig möjliggörande av 'noll-defekt automatiserad svet. '

3.4 Processövervakning och datainsamling

Smarta svetssystem samlar in och analyserar kritiska parametrar som spänning, ström, trådmatningshastighet, skärmning av gasflöde och temperatur i realtid:

• Möjliggör full svetspårbarhet;

• Stöder stordatabaserad kvalitetsoptimering;

• Genererar automatiskt digitala svetsapporter.

3.5 Fjärroperation och förutsägbart underhåll

Mänskliga maskingränssnitt (HMI) och PLC-baserade styrenheter tillåter realtids fjärråtkomst och hantering:

• Fjärrstart/stopp och systemkontroll;

• Felvarningar och förebyggande underhållsmeddelanden;

• Anslutning med MES/ERP-plattformar för integration med full process.

3.6 Fullsystemintegration för tillverkning av samarbete

Smarta svetsenheter kan nätverkas via Industrial Ethernet eller trådlösa protokoll för att arbeta synkroniserat med:

• Resande vagnar och rullbäddar;

• Robotlastare/lossare;

• Visual inspektion och feedbacksystem.

Detta möjliggör en helt ansluten och samarbetsvetsmiljö över produktionslinjen.

4. Applikationsscenarier i rörsvetsning

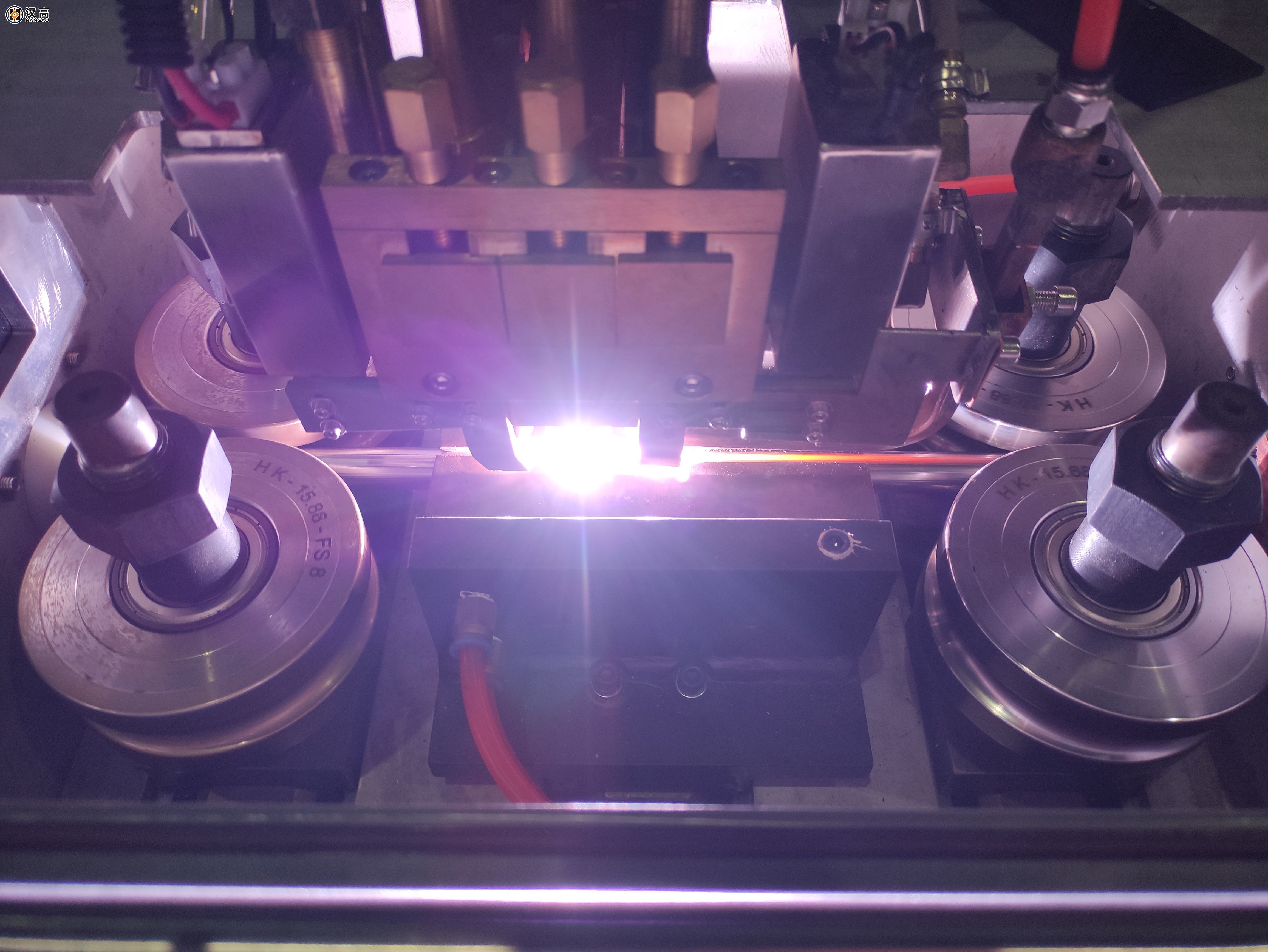

4.1 Precisionslongitudinell sömssvetsning

Produktionslinjer med hög hastighetsrör (t.ex., dekorativa rör i rostfritt stål, industriella rörledningar) använder digitala svetssystem med laserspårning och synkroniserade enheter för att säkerställa stabil penetration, minimal sprut och enhetliga svetssömmar.

4.2 Tjockväggsrörsvetsning med trepatodfackla

I tillverkning av värmeväxlarrör uppnår tre-katodfacklor i kombination med magnetisk kontroll djup penetration i ett pass, förbättrar konsistensen och minskar materialavfallet.

4.3 3D -robotsvetsning för komplexa rörstrukturer

Integrerade 3D-manipulatorer med laserspårning kan autonomt generera svetsvägar i rymden, hantering av icke-cirkulära, böjda eller mångfaldiga rörled med precision.

5. Värdet med intelligent svetsning

6. Framtida trender: AI, kantberäkning och digitala tvillingar i svetsning

Smarta svetssystem slår sig alltmer samman med banbrytande tekniker:

• AI-driven svetsning : realtidsfeldetektering, processoptimering och adaptiv bågkontroll;

• Edge Computing : Lokal databehandling för snabb respons och offline -drift;

• Big data-plattformar : Cross-Device Analytics för övervakning av global kvalitet och underhåll;

• Digitala tvillingar : Simulerade svetsmiljöer som speglar fysiska system i realtid;

• Självlärningssystem : AI-motorer som förfina svetsvägar och kraftkurvor baserade på historiska data.

Dessa innovationer markerar övergången från automatisk svetsning till autonom svetsning - där system inte bara fungerar, utan också förstår, optimerar och utvecklas.

7. Slutsats: Vägen till smartare rörsvetsning

I Age of Industry 4.0 är svetsutrustning inte längre bara ett verktyg utan en strategisk komponent i det smarta fabriksekosystemet. För rörtillverkare är uppgradering av svetssystem mot intelligenta, datadrivna och adaptiva plattformar inte längre valfritt-det är viktigt för långsiktig konkurrenskraft.

Teknologier som tre-katodfacklor , elektromagnetisk bågstyrning , och spårning av laser sömmar omdefinierar svetstandarder för högprecision, högeffektiv produktion. Kombinationen av automatisering, avkänning och intelligens är framtiden för industriell rörsvetsning - och de företag som leder denna omvandling kommer att definiera nästa era av tillverkningens excellens.
